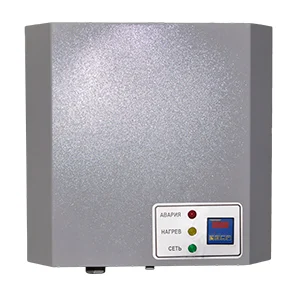

Водонагреватели с электронно-гидравлическим управлением, позволяющим производить нагрев воды в режиме проточного или накопительного водонагревателя (далее по тексту – ПВП). ПВП предназначены для подогрева пресной воды и рассчитаны для эксплуатации на кораблях, судах и плавсредствах с неограниченным районом плавания, а также для применения на общепромышленных объектах.
ПВП соответствуют требованиям «Правил классификации и постройки морских судов Российского Морского Регистра Судоходства» (в дальнейшем РС/К) и «Правил технического наблюдения за постройкой судов и изготовлением материалов и изделий для судов» (в дальнейшем РС/ТН).
ПВП изготавливаются и поставляются с приёмкой ОТК или с приёмкой Российского Морского Регистра Судоходства (в дальнейшем — Регистра). ПВП для судов, подлежащих надзору Регистра, изготавливаются и испытываются под его техническим надзором. Вид приёмки оговаривается при заказе.
Пример записи условного обозначения при заказе и в другой технической документации ПВП мощностью 15 кВт согласно таблице 1 настоящих ТУ: «ИАБЕ.681951.011 Водонагреватель проточный ПВП-15ДБ ИАБЕ.681951.011ТУ».
Пример записи условного обозначения ЗИП одиночного для ПВП мощностью 12 кВт при заказе согласно таблице 3 настоящих ТУ: «ИАБЕ.305632.037-01 ЗИП-О ПВП-12ДБ ИАБЕ.681951.011ТУ»
| Обозначение ОКД | ИАБЕ 681951.011 | ИАБЕ 681951.011-01 | ИАБЕ 681951.011-02 | ИАБЕ 681951.011-03 | ИАБЕ 681951.011-04 |
|---|---|---|---|---|---|
| Условное наименование (Тип) | ПВП-15ДБ | ПВП-12ДБ | ПВП-9ДБ | ПВП-6ДБ | ПВП-3ДБ |
| Δt не менее, °С* | 35 | 28 | 21 | 14 | 7 |
| Род тока; частота, Гц; напряжение, В | 3~50, 380/400 | ||||
| Мощность, кВт** | 15 | 12 | 9 | 6 | 3 |
| Уставка температура воды на выходе, °С | 15 … 65 | ||||
| Поддержание температуры относительно уставки, °С*** | ±4 | ||||
| Масса изделия не более, кг | 30 | ||||
| Рабочее давление не более, МПа (кгс/см2) | 0,65 (6,5) | ||||
| Степень защиты | IP44 | ||||
| Условный проход DN (Ду), мм / Гидравлическое сопротивление при расходе 300 л/ч не более, кПа (кгс/см2) | 10 / 50 (0,5) | ||||
| Климатическое исполнение и категория размещения по ГОСТ 15150 | ОМ4 | ||||
| Материал узлов, контактирующих с подогреваемой водой | 08Х18Н10 (AISI 304) | ||||
| Объём бака, л | 10 | ||||
| * Разность температур на входе и выходе при установленном расходе 300 л/ч и номинальном напряжении. ** Указанная мощность соответствует при напряжении питания сети 380 В. *** Среднее значение, но не более ±8 °С. | |||||
